电子类手机微跌试验机





[用途]

本机适用于手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌落测试。

[特点]

*可设定次数自动停止跌落。

*能实现手机等产品反复跌落，以检测产品由一定高度落下之耐冲击性；

*采用液晶触摸式控制屏+PLC可编程控制器作动作程控；

[技术参数]

1.测试工位：2台

2.允许试件重量：2kg（max）

3.跌落高度：50-150mm

4.测试速度范围：10～30次/min

5.PLC控制器及触摸屏：1套

6.机器尺寸：W630*H550*D750mm

7.机器重量：约60kg

8.气源：≥0.5Mpa

9.电源：AC 220

1、操作与控制系统：

内置PLC、电磁阀等控制元件，外设人机界面操作系统。

    2、机台本体与跌落台面：

      机台支架，底板为跌落台面（铝板）。

    3、手机复位系统：

      由气缸、推板、围板、螺杆等构成；保证手机落下后能正确回到中心位置，便于下次夹持。

    4、手机吸气系统：

      由真空吸盘、真空发生器、电磁阀等元件构成；能够将手机准确、可靠的吸住。更换不同夹块以适应各种宽、窄的手机。

    5、升降系统：

      由步进电机、传动装置等构成；能平稳的完成0mm-150mm的升降动作。

                       4.操作说明

面板及操作介绍：
       操作运行:

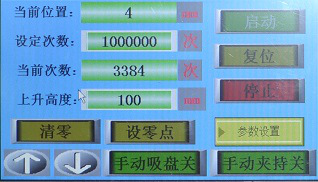

a、测试画面

1、启动按钮：按下它，设备运转。

2、停止按钮：按下它，设备停止。

3、清零按扭：清除当前次数。

4、参数设置：进入参数设置对应画面。

5、当前次数：显示当前循环次数。

6、设定次数：显示设定的循环次数

7、设零点：设置测试零点

8、复位：返回零点

9、上升高度：可设定反复跌落的高度

   10、：↑手动上升

   11、：↓手动下降

b、设置画面

1、吸盘时间：可设定吸盘时间

2、释放时间：可设定释放时间

3、夹持时间：可设定夹持时间

4、自动速度：设定自动测试时上下升降的速度

5、手动升降速度：设定手动操作时上下升降的速度

6、：吸盘开关

7、：夹持开关
