万能材料立式扭力试验机

更新时间:2019-09-04
  • 访问次数:175
  • 产品描述:

    本机台适用螺丝、扭簧、铰链、转轴、外壳、紧固件、线束等其它产品的扭力以及使用寿命等多种测试,透过工业计算机的分析,可精确测量待测物的力矩与旋转角度及力矩与转速相对应变化曲线,并可准确控制螺丝扭力测试的旋转角度、旋转速度、目标测定次数及暂停时间等。加上本机台使用伺服马达及Windows窗口控制系统,操作简单方便,且所有资料皆可储存,绝对是一部值得信赖的高性能力学测试仪器。












    一、概要:

    本机台适用螺丝、扭簧、铰链、转轴、外壳、紧固件、线束等其它产品的扭力以及使用寿命等多种测试,透过工业计算机的分析,可精确测量待测物的力矩与旋转角度及力矩与转速相对应变化曲线,并可准确控制螺丝扭力测试的旋转角度、旋转速度、目标测定次数及暂停时间等。加上本机台使用伺服马达及Windows窗口控制系统,操作简单方便,且所有资料皆可储存,绝对是一部值得信赖的高性能力学测试仪器。



    二、机台规格:
    最大承载扭力范围 --------20N.m
    测试速度范围 ------------1—20rpm
    机台尺寸 ---------------- 550mm X 300mm X 940mm
    机台净重 ---------------- 80kgf
    机台电源 ---------------- AC220V/50HZ(建议使用UPS不间断电源)
    控制系统尺寸 ------------ 450mm X 560mm X 200mm
    控制系统净重 ------------ 20Kgf
    荷重元 ---------------- 5N.m(1N.m、5N.m 、20N.m、)(精度1.00%FS)



     undefined


    三、机台各部名称说明:

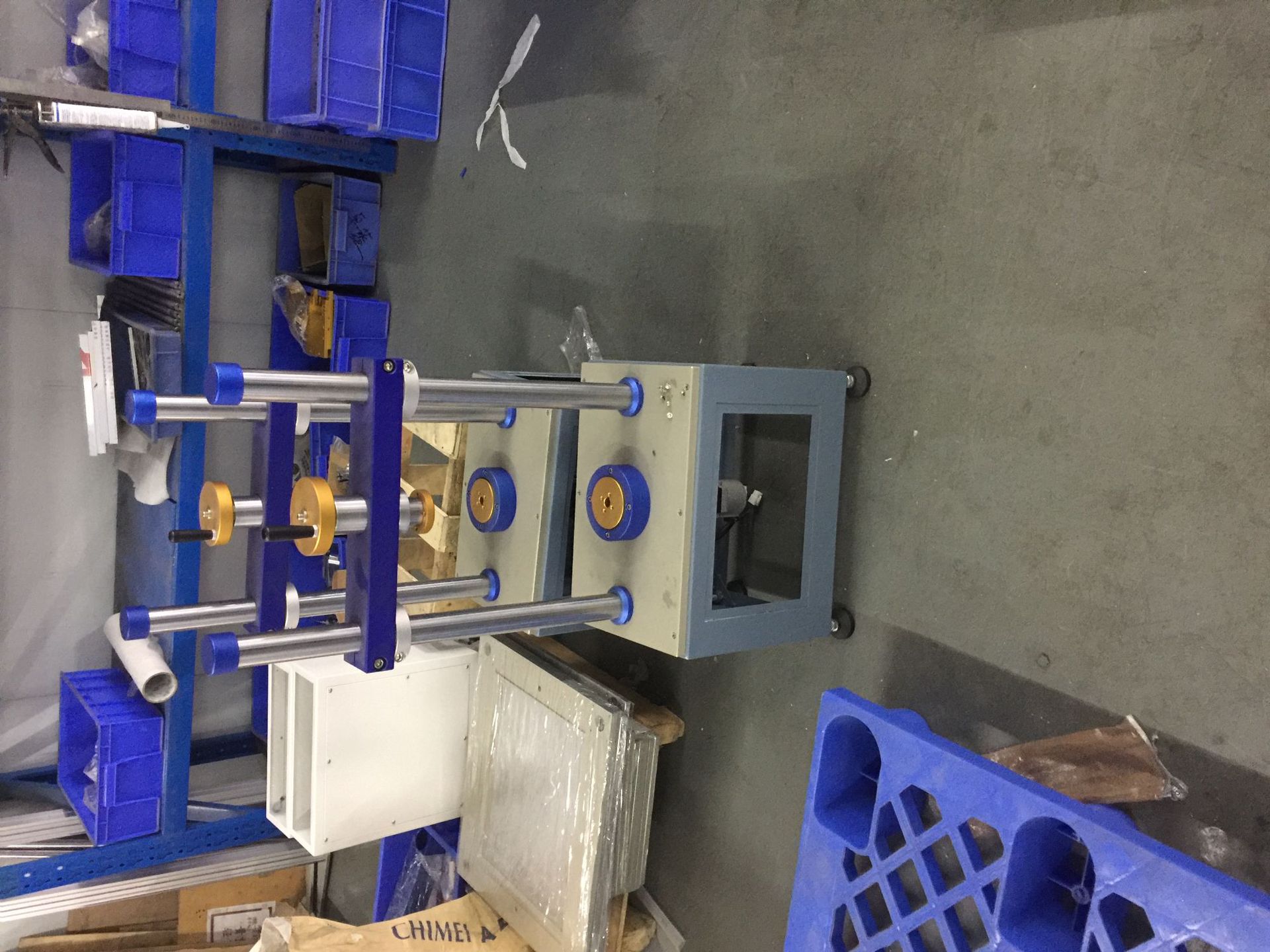

    -1、测试机台及夹治具:

    (A)上横梁:

    用以固定立柱、支撑传感器及圆盘固定装置。

    (B)立柱:

    固定及支撑上横梁。

    (C)传感器固定座:

      用以固定传感器及支撑上夹具。

    (D)传感器:

    在测试时,用以检出测试扭矩值大小的装置。测试前将测试夹治具拧紧固定于感测端,以方便待侧物的固定及量测。

    注意:每颗荷重元表面都贴有其最大承载规格,虽然本机台具有超负荷保护功能,但仍建议切勿超过其规格使用以免损坏荷重元。

    (E)上夹具:

    用以夹持固定待测物。

    (F)下夹具:

    用以夹持固定待测物。

    (G)三爪自定心卡盘:

        此治具可用以固定产品,搭配固定于机台本体的上夹具,可依产品进行各项测试。

    (H)机台本体:

    放置机台主要传动结构及控制电路之处,请勿撕毁封条任意拆解,如于测试过程中发现有任何异常,请及时与本公司技术人员联系。

    (I)操作面板

    (J)脚座:

    当机台放置于平台上却发生有摇晃现象时,可调整前后左右之脚座高低,以使机台可在平稳的环境中进行测试。(测试中请尽量保持机台的水准稳定)



    -2、控制系统及配备:

    本机台乃使用工业计算机作为控制系统之用,其接线方式与
    一般计算机无太大差异,仅就其不同之处,列述如下:

    (A)控制线连接器(大):

        通过CON:1CON2不可用)连接至机台本体右侧之控制盒a上。

    (B)控制线连接器(小):

        连接至机台本体右侧之控制盒b上。

    (C)荷重元连接线插口:

        通过信号线连接至荷重元。

    (D) 电源开关:

        控制机械部分的总电源的开启和关闭。



    四、机台及工控计算机使用时的注意事项:

    1、机台、工控计算机、打印机均为AC220V/50HZ电源,为保证测试系统的稳定请使用UPS不间断电源。

    2、为确保测试系统的稳定和安全严禁使用本工控计算机上网,如果计算机不小心感染病毒,可以安装杀毒软件进行杀毒,但是杀毒完成后应及时将其删除,下次使用时再安装。

    3、测试开始前一定要确认电源线、控制线缆及传感器连接线已经连接牢固,安装控制线缆时一定要注意小心插接,避免将线缆头的细针损坏。

    4、当机台失去控制时为保护传器不受损坏应及时按下面板上的红色STOP急停开关,或关掉机台电源。故障排除后再操作机器运行。

    五、机台及控制计算机的保养维护:

    为维护机台之外观整洁及机械寿命,请依据下列建议做定期保养及清洁:

    1、机台表面之灰尘可用干布擦拭。机台表面较脏之污垢,可用干布沾少许稀释之中性清洁液擦拭。

    2、电镀及治具部份可用润滑油轻擦表面,以避免生锈。

    3、移动之轴心部份,请经常添加少许润滑机油。

    4、定期清洗工业计算机的风扇防尘罩。

    5、控制计算机、屏幕及打印机等请依照正常程序使用。



    机器特点

    ◆机台采伺服马达驱动,提供高精度之扭力测试。

    ◆测试条件皆由电脑画面设定,并可储存。

    ◆可直接测试每个角度之扭力值变化(扭力-角度曲线变化图)。

    ◆同时显示扭力-角度曲线图及扭力衰减寿命曲线图。

    ◆可储存及列印图形(扭力-角度曲线图及扭力衰减寿命曲线图、检验报表)。

    ◆检验报表自动列印,并可转档输出或透过网络直接输出。

    ◆可输入测试上下限值,超出规格机器会自动停止。

    ◆可设定扭力值:正扭力、反扭力、正扭力+反扭力。

    ◆测试走行方向:正转去程、正转去程+回程。反转去程、反转去程+回程。

    正转去程+反转程+正转回程。

     扭力角度曲线图:

    ◆可直接记录每个角度之扭力值变化。(X轴代表角度、Y轴代表扭力)

    ◆每一量测图形皆可由十字游标追踪轨迹,判读对应之扭力及角度值,最小精度0.1度。

    ◆曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图。

    ◆卷轴式曲线图显示、可任意浏览曲线图。

     寿命曲线图:

    ◆报表抬头内容可自由设定。

    ◆报表上可显示每条曲线之最大值、最小值、平均值。

    ◆报表上可显示测试上、下限之规格线。

    ◆可设定同时显示多组寿命曲线图。

     实验条件设定操作简单:

    ◆中文视窗画面设定操作简单。

    ◆测试条件皆由电脑画面设定,并可储存。

    ◆由下拉式选单勾选设定或直接输入数据。(含测定力量种类、测定走行

    方向、荷重测定范围、角度测定范围、行程原点位置、行程原点检出、

    测定速度、测定次数、暂停时间、每次等候位置)

    ◆测定项目及规格设定:上下限规格值、测试结果可自动判定OK或NG。

    技术参数:

    型        号

    1220S

    机台两柱内距

    240mm

    最大测试扭力

    10kgf·cm、50kgf·cm可选

    最小显示扭力

    1gf·cm、10gf·cm

    最小显示角度

    0.1度

    最大测试角度

    无限制

    测试速度范围

    60—15000度/min

    驱 动 马 达

    伺服马达

    外 观 尺 寸

    W420×D280×H980mm

    机 台 重 量

    75kgf

    使 用 电 源

    AC 220V





    测试界面:



     undefined












    执行界面:



     undefined
























    主要配件:

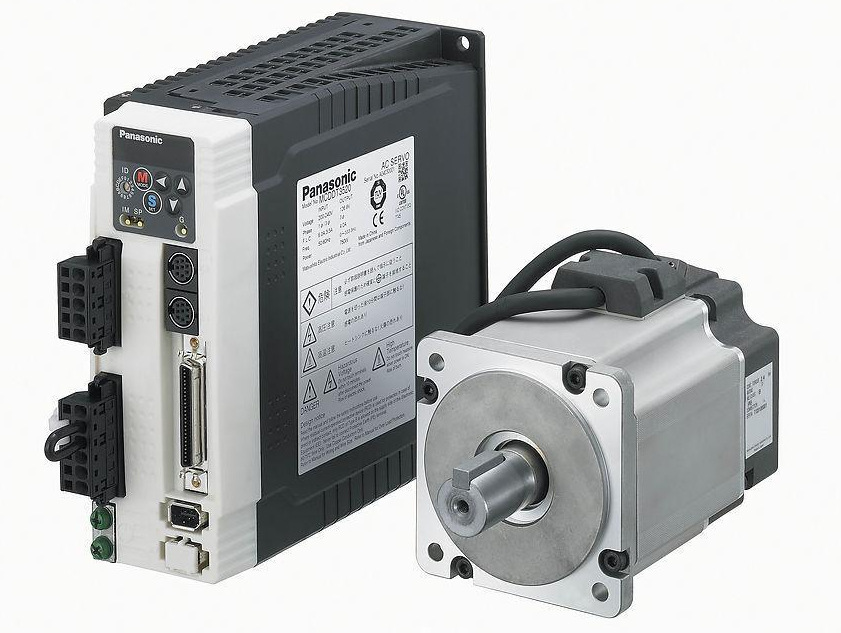

    日本松下品牌伺服电机确保定位精准




    松下交流伺服电机的输出功率一般为0.1-100 W,电源频率分50Hz、400Hz等多种。它的应用很广泛,如用在各种自动控制、自动记录等系统中.

    高速高响应速度响应频率高达1kHz;高性能的机械适应性 可接收高达2Mpps的脉冲指令 内置瞬时速度观测器,可快速、高分辨率地检测出电机转速

    ■超低振动

    1) 自适应滤波器,可根据机械共振频率不同而自动调整陷波滤波频率

    2) 两个手动陷波滤波器,抑制机械共振

    3) 两通道振动抑制滤波器,抑制机械远端振动 地球环境关注对应ROHS指令,采用无铅化焊锡.

    ■小型化设计

    1) 通过对驱动器进行蕞佳热分析实现小型化,与过去相比,体积75%,重量80%

    2) 使用薄模具钢板的新冲片工艺,大幅度降低铁损,电机长度缩短(过去的70%) 减少驱动器型号

    优点:

    良好的速度控制特性,在整个速度区内可实现平滑控制,几乎无振荡;

    高效率,90%以上,不发热;高速控制;

    高精确位置控制;

    额定运行区域内,实现恒力矩;低噪音;

    没有电刷的磨损,免维护;

    不产生磨损颗粒、没有火花,适用于无尘间、易暴环境
