产品中心您现在的位置:首页 > 产品展示 > > 手机电子类试验机 > QB-8218*电子类手机微跌试验机

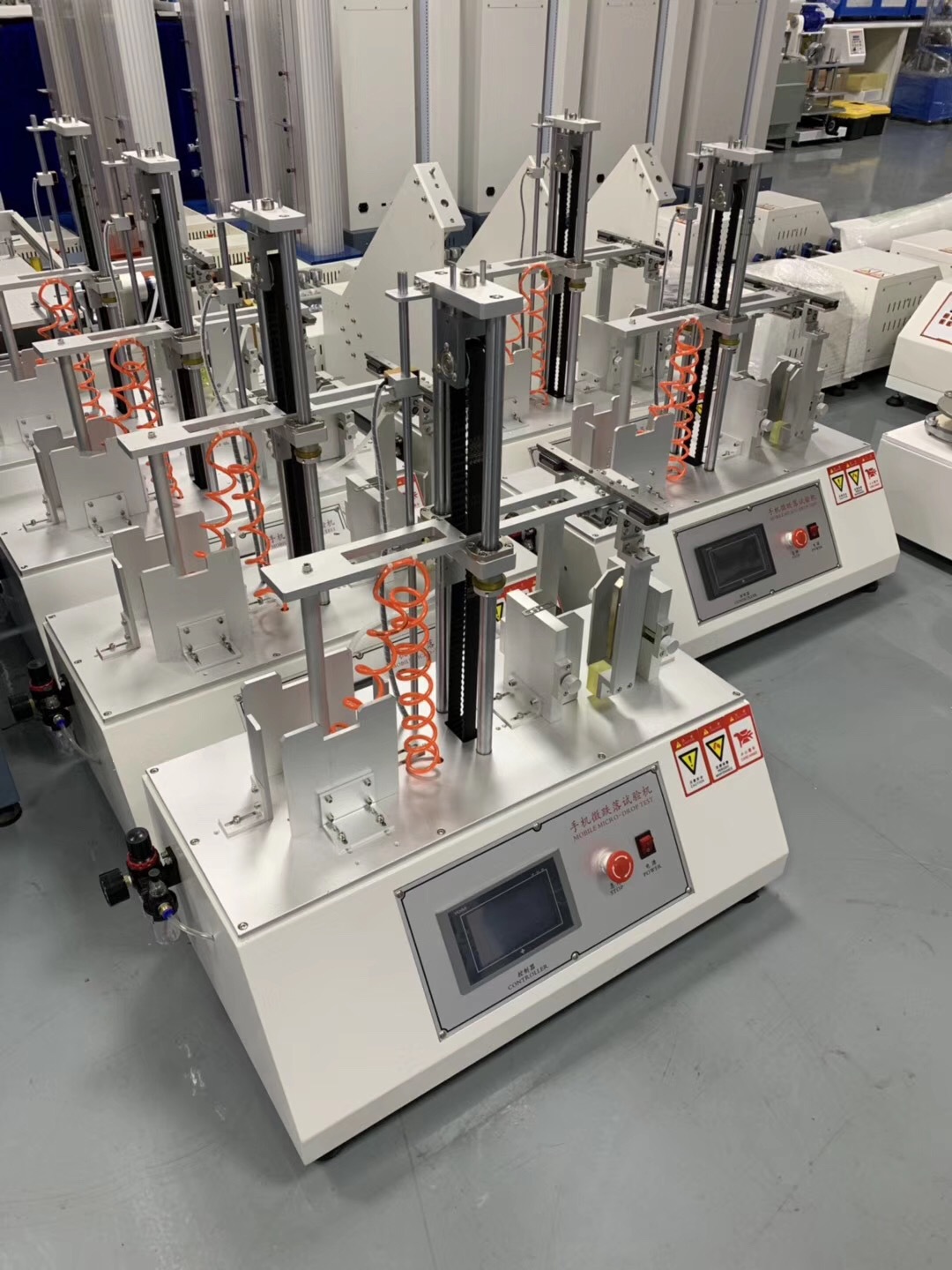

*电子类手机微跌试验机

更新时间:2024-03-26
  • 访问次数:956
  • 产品描述:

    本机适用于手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌落测试。











    [用途]



    [特点]

    *可设定次数自动停止跌落。

    *能实现手机等产品反复跌落,以检测产品由一定高度落下之耐冲击性;

    *采用液晶触摸式控制屏+PLC可编程控制器作动作程控;

    [技术参数]

    1.测试工位:2台

    2.允许试件重量:2kg(max)

    3.跌落高度:50-150mm

    4.测试速度范围:10~30次/min

    5.PLC控制器及触摸屏:1套

    6.机器尺寸:W630*H550*D750mm

    7.机器重量:约60kg

    8.气源:≥0.5Mpa

    9.电源:AC 220



    1、操作与控制系统:

    内置PLC、电磁阀等控制元件,外设人机界面操作系统。



        2、机台本体与跌落台面:

          机台支架,底板为跌落台面(铝板)。



        3、手机复位系统:

          由气缸、推板、围板、螺杆等构成;保证手机落下后能正确回到中心位置,便于下次夹持。



        4、手机吸气系统:

          由真空吸盘、真空发生器、电磁阀等元件构成;能够将手机准确、可靠的吸住。更换不同夹块以适应各种宽、窄的手机。



        5、升降系统:

          由步进电机、传动装置等构成;能平稳的完成0mm-150mm的升降动作。





                           4.操作说明

    面板及操作介绍:
           操作运行:

    a、测试画面

     undefined






    1、启动按钮:按下它,设备运转。

    2、停止按钮:按下它,设备停止。

    3、清零按扭:清除当前次数。

    4、参数设置:进入参数设置对应画面。

    5、当前次数:显示当前循环次数。

    6、设定次数:显示设定的循环次数

    7、设零点:设置测试零点

    8、复位:返回零点

    9、上升高度:可设定反复跌落的高度

       10、:↑手动上升

       11、:↓手动下降





    b、设置画面




    1、吸盘时间:可设定吸盘时间

    2、释放时间:可设定释放时间

    3、夹持时间:可设定夹持时间

    4、自动速度:设定自动测试时上下升降的速度

    5、手动升降速度:设定手动操作时上下升降的速度



    6、:undefined吸盘开关



    7、:undefined夹持开关
